按焊接熔池形成的機(jī)理區(qū)分，激光焊接有兩種基本模式：熱導(dǎo)焊和深熔焊，前者所用激光功率密度較低（105～106W／cm2），工件吸收激光后，僅達(dá)到表面熔化，然后依靠熱傳導(dǎo)向工件內(nèi)部傳遞熱量形成熔池。這種焊接模式熔深淺，深寬比較小。后者激光動(dòng)車密度高（106～107W／cm2），工件吸收激光后迅速熔化乃至氣化，熔化的金屬在蒸汽壓力作用下形成小孔激光束可直照孔底，使小孔不斷延伸，直至小孔內(nèi)的蒸氣壓力與液體金屬的表面張力和重力平衡為止。小孔隨著激光束沿焊接方向移動(dòng)時(shí)，小孔前方熔化的金屬繞過小孔流向后方，凝固后形成焊縫。這種焊接模式熔深大，深寬比也大。在機(jī)械制造領(lǐng)域，除了那些微薄零件之外，一般應(yīng)選用深熔焊。

　　深熔焊過程產(chǎn)生的金屬蒸氣和保護(hù)氣體，在激光作用下發(fā)生電離，從而在小孔內(nèi)部和上方形成等離子體。等離子體對(duì)激光有吸收、折射和散射作用，因此一般來說熔池上方的等離子體會(huì)削弱到達(dá)工件的激光能量。并影響光束的聚焦效果、對(duì)焊接不利。通?？奢o加側(cè)吹氣驅(qū)除或削弱等離子體。小孔的形成和等離子體效應(yīng)，使焊接過程中伴隨著具有特征的聲、光和電荷產(chǎn)生，研究它們與焊接規(guī)范及焊縫質(zhì)量之間的關(guān)系，和利用這些特征信號(hào)對(duì)激光焊接過程及質(zhì)量進(jìn)行監(jiān)控，具有十分重要的理論意義和實(shí)用價(jià)值。

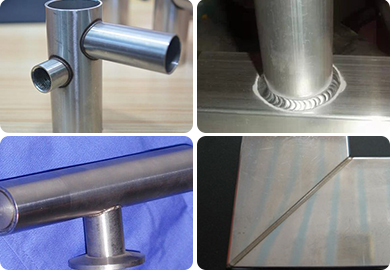

　　由于經(jīng)聚焦后的激光束光斑?。?.1～0.3mm），功率密度高，比電弧焊（5×102～104W/cm2）高幾個(gè)數(shù)量級(jí)，因而激光焊接具有傳統(tǒng)焊接方法無法比擬的顯著優(yōu)點(diǎn)：加熱范圍小，焊縫和熱影響區(qū)窄，接頭性能優(yōu)良；殘余應(yīng)力和焊接變形小，可以實(shí)現(xiàn)高精度焊接；可對(duì)高熔點(diǎn)、高熱導(dǎo)率，熱敏感材料及非金屬進(jìn)行焊接；焊接速度快，生產(chǎn)率高；具有高度柔性，易于實(shí)現(xiàn)自動(dòng)化。

　　激光焊與電子束焊有許多相似之處，但它不需要真空室，不產(chǎn)生X射線，更適合生產(chǎn)中推廣應(yīng)用。激光焊接實(shí)際上已取得了電子束焊接20年前的地位，成為高能束焊接技術(shù)發(fā)展的主流。
